Y5-48型锅炉离心引风机

2020-04-27 13:34:46
Y5-48型锅炉离心引风机
详细介绍:

性能简介

Y5-48型锅炉离心引风机,是为适应燃用各种煤质并 配有消烟除尘装置的工业锅炉(1 -20/小时)而配套设 计的。凡进气条件相当,性能又相适应者均可选用,但最 高混度不得超过250P。风机的介质为烟气Y5-48NO4C- 6.3C气体温度为200。气体密度为0.745kg/m3

N2 8C-12.5C%体温度为140P;气体密度为0.85kg/m‘,在 引风机前,必须加除尘装置,保证进入风机的烟气含尘量小于400mg/m1o。

Y5-48主要参数


机号

(No)

转速

   (r/min)

配用电机

(kW-P)

流量

(m3/h)

全压

(Pa)

4C

3550

5.5-2

2932-5564

2221-1501


3150

4-2

2602-4937

1746-1180


2800

3-2

2313-4388

1377-932


2500

2.2-2

2065-3918

1097-742

5C

3150

11-2

5304-9851

2819-1913


2800

7.5-2

4715-8757

2223-1509


2500

5.5-2

4210-7818

1769-1202


2240

4.0-2

3772-7005

1419-964

6.3C

2800

22-2

9432-17516

3545-2403


2500

15-2

8421 -15639

2819-1913


2240

11-2

7546-14013

2259-1533


2000

7.5-2

6737-12511

1798-1221

8C

2000

30-4

13794-25619

3323-2253


1800

22-4

12415-23057

2686-1823


1600

15-4

11035-20495

2118-1438


1400

11-4

9656-17933

1619-1100

10C

1800

75-4

22250-44634

4483-2958


1600

55-4

19778-39674

3531-2332


1400

37-4

17305-34715

2696-1782


1250

22-4

15451-30995

2145-1419

12.5C

1400

110-4

33800-67803

4234-2794


1250

75-4

30179-60538

3365-2223


1120

55-4

27040-54242

2696-1782


1000

37-4

24143-48431

2145-1419

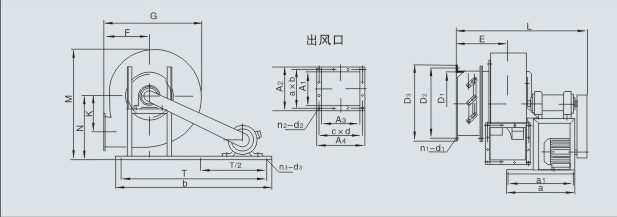

Y5-48C安装尺寸



机号

进风口尺寸

出风口尺寸

D1

D2

D3

N1-D1

A1

A2

A3

A4

axb

cxd

N2-d2

4

360

395

425

8-10

256

314

199

254

4x72.5

3x77

14-7

5

450

500

540

8-12

324

382

252

308

5x72

4x71

18-7

6.3

560

645

676

12-12

406

466

315

371

5x89

4x87

18-7

8

710

770

820

16-12

520

628

400

508

5x116

4x115.5

18-15

10

900

970

1030

16-15

655

764

504

613

7x104

5x114

24-15

12.5

1120

1190

1250

20-15

819

935

627

737

8x111

6x115

28-15

机号

外形及安装尺寸

G

M

L

N

K

F

a

a1

b

T

E

N3-D3

4

592

798

953

510

272

252

560

525

960

750

328

4-15

5

751

991

1060

623

344

316

1150

950

416

6.3

925

1177

1310

723

432

389

650

615

1300

1100

509

4-18

8

1173

1674

1630

1000

540

495

1280

1236

1620

1420

510

6-20

10

1035

1383

1560

860

493

435

1080

1040

1560

1360

522

8-20

12.5

1842

2503

2215

1500

847

774

1720

1666

2650

2400

664
